VDSL2 filter

Indlæg af oz1bv » fre nov 20, 2020 23:00

Hej all

Jeg har store problemer med HF indstråling i et VDSL2 modem på 80m, 60m og 40m. Jeg går ud fra at det er differential-mode jeg kæmper med da alverdens forsøg på common-mode filtrering intet gav. Jeg har dog forsøgt med et ADSL/VDSL filter, men det kan ikke anvendes da det tilsyneladende kolliderer med de frekvenser modemet anvender.
Har nogen en god idé til en løsning på problemet?
Vy 73 de OZ1BV, Brian

oz7c
Indlæg: 847
Tilmeldt: søn feb 04, 2018 2:30

Re: VDSL2 filter

Indlæg af oz7c » lør nov 21, 2020 4:16

Hej Brian

Jeg har designet et filter til ADSL 1 da jeg havde problemer på 160m og der er en G3'er
der har lavet et til ADSL2 der har høje hastighed.
Ved ikke om ADSL2 er det samme som VDSL2 men input er fra tlf ledningerne !
link ligger på DX gruppens web page med pictures og målinger !

http://www.ddxg.dk/OZ7C/adsl/adsl_160m_filter.pdf

73 Boye

oz7c
Indlæg: 847
Tilmeldt: søn feb 04, 2018 2:30

Re: VDSL2 filter

Indlæg af oz7c » søn nov 22, 2020 16:24

Her er lidt mere info

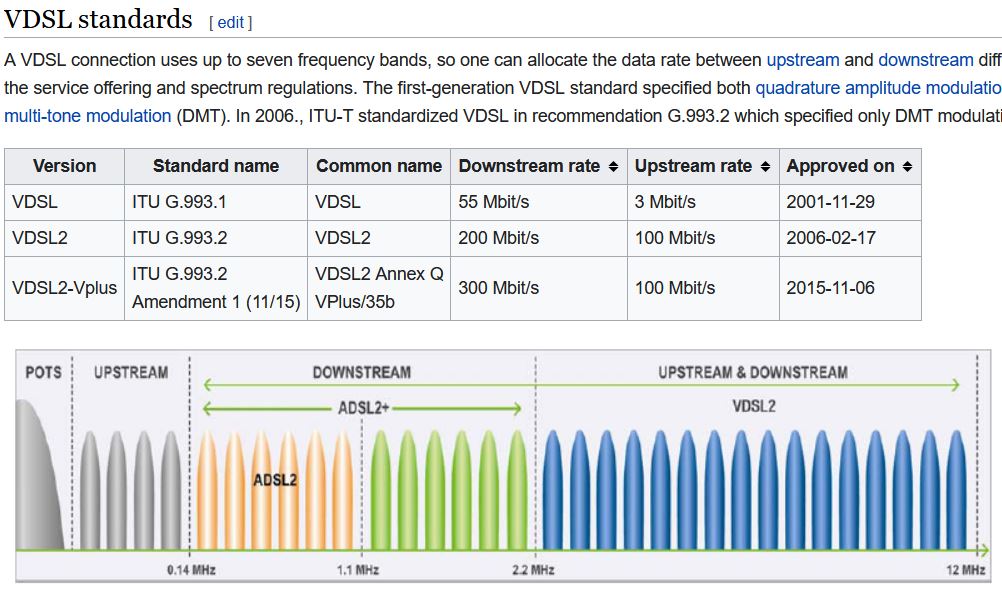

VDSL (ADSL) Stanarden er beskrevet her: https://en.wikipedia.org/wiki/VDSL

Som du kan se er det der 3 passbånd og det er nok 0-2.2Mhz det VDSL2
modem du har kan bruge.

De 2.2Mhz kan kun udnyttes hvis din bolig ligger tæt på centralen, ellers vil
frekvensen du kan bruge falde.

Spøresmålet er hvad har du af afstand i kobber, der findes programmer på nettet der kan måle det ?
Hvad har du af Up/Dwn loadhastighed ?

Jeg har selv skiftet ADSL ud her for mange år siden, da kobber ledninger blev dårligere og
dårligere ifg (TDC).
Jeg endte med kun 256 Kbit op/ned, der sagde Telenor at jeg burde skifte Mobil 4G.
Det er det jeg bruger idag og prisen pr md. faldt.
4G kører 2Mbit op og 10-80Mbit ned.

Det er ikke noget problem at lave et filter der har VDSL2 data:
Passbånd 0-2.2Mhz og dæmpning ca -39 dB @3.5Mhz

73 Boye

oz7c
Indlæg: 847
Tilmeldt: søn feb 04, 2018 2:30

Re: VDSL2 filter

Indlæg af oz7c » ons nov 25, 2020 19:49

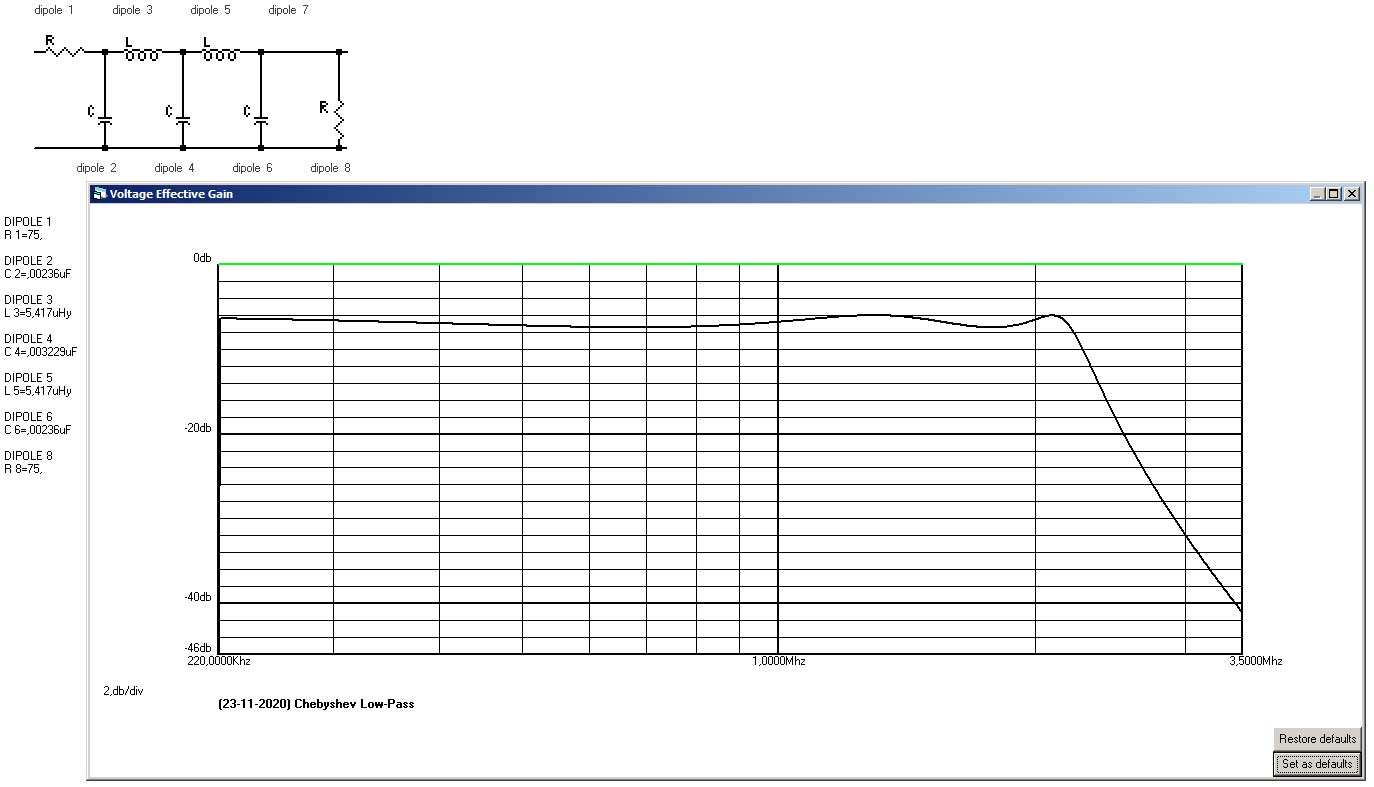

Her er mit bud på et filter til VDSL2
5 Ordens Chebyshev
75 Ohm in/out
Pass band 0-2.2 Mhz Riple 1.43db dæmpning @3.5Mhz -41dB

Komponenter

L1-L4 2.7uH (5%) Burns no: 78F2R7J-RC (mouser) til 0.154 Eur v 10 Stk

C1=C2= 2.236 nF min 200VDC (2.2nF 1% + 150pF)

C2= 3.229nF min 200VDC (2.2nF 1% + 1nF 1% )
Det så skal ændres til symetrisk filter derfor L1-L4

73 Boye

Brugeravatar
oz1bv
Indlæg: 45
Tilmeldt: man nov 23, 2009 13:09

Re: VDSL2 filter

Indlæg af oz1bv » fre nov 27, 2020 13:25

Hej alle og tak for svarene.
Desværre er VDSL2 ikke nemt at danse med når det er de lave bånd man gerne vil anvende, jfr dette:
80m, 60m, 40m og 30m vælter modemet ved blot 4 - 5W TX. På 20m og opad kan jeg køre 100W uden at der sker noget.
Jeg tror problemet bliver svært at løse da det tilsyneladende ikke er common mode påvirkning der er årsagen, men antageligvis differential mode.

Rigtig god weekend.
Vy 73 de OZ1BV, Brian

oz7c
Indlæg: 847
Tilmeldt: søn feb 04, 2018 2:30

Re: VDSL2 filter

Indlæg af oz7c » lør nov 28, 2020 3:40

Hej Brian
VDSL og andre TLF modems er ved at være fortid !
Det filter jeg har lavet vil give dig ca 40db dæmpning på
3.5Mhz dog kun hvis det er telefonledninger det komme ind igennen.
1-2W +40db 10-20 KhW så det vil virke ved dine 100W

Det rigtige at gøre er nok at skifte til mobilbredbånd USB stik no kabler eller PS
direkte i PC'en.
Med test af Yousee hastighedsmåling her på mit 4G Hunwaii giver
dwn: 60Mbit og up: 50Mbit, det må være mit FTP program der begrænser
upload til 2Mbit ?

Jeg har her ca 2.5Km til masten i Helsinge over landbrugs marker !

Så det er nok enten bygge filter eller skifte !

Vedr common mode chokes på kabel skal der altid en i hver ende dvs 2 stk's pr kabel og
de skal have ca 200-300 Ohm for de nederste freq. 3.5Mhz giver 10-15uH per stk.
1 stk på midten duer ikke, det vil bare halvere kabels længde.

73 Boye
